中文字字幕人妻中文-天堂资源中文最新版在线一区-亚洲高清成人av电影网站-国产麻豆9l精品三级站-中文字幕 在线观看 亚洲

背景

滲碳淬火處理工藝對材料組織的影響

時間: 2024-05-29 15:32:56 瀏覽次數:
滲碳淬火處理工藝主要有兩種:一種是在930℃進行規定的滲碳擴散處理后,降溫至800~850℃,待爐內工件溫度達到設定溫度后進行淬火處理,稱為滲碳直接淬火。另一種是采用重新加
       滲碳淬火處理工藝主要有兩種:一種是在930℃進行規定的滲碳擴散處理后,降溫至800~850℃,待爐內工件溫度達到設定溫度后進行淬火處理,稱為滲碳直接淬火。另一種是采用重新加熱淬火工藝,即齒輪滲碳后先空冷或爐冷到室溫,然后再重新加熱到奧氏體化溫度保溫后在油中淬火,采用此種工藝工件變形大,工序多,制造周期長,成本高。

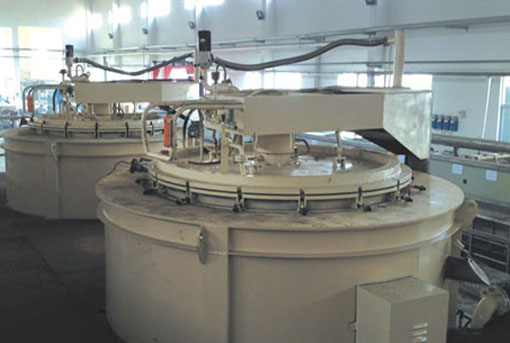

井式滲碳爐
直接淬火與重新加熱淬火相比容易出現以下問題:工件表面硬度略低;滲層中殘留奧氏體量多;表面晶粒粗大。滲碳提高了零件表面層的含碳量,而表面以及心部的組織性能須經適當的熱處理來實現。根據零件材料和性能要球不同,滲碳后可以運用多種熱處理方法。
快速淬火爐
①直接淬火法:直接淬火是指零件滲碳后,隨爐降溫或出爐與冷到高于Ar1或Ar3溫度(一般為780~850℃)后直接淬火,淬火后再在150~200℃回火2~3h。
隨爐降溫或出爐預冷的目的是為了減少淬火變形與開裂。同時還能使高碳的奧氏體析出部分碳化物而提高表面硬度。滲碳后直接淬火法操作簡單、成本低、效率高,還可以減少淬火變行及表面氧化脫碳。缺點是熱處理后組織較粗、性能較差。直接淬火法適用與本質細晶粒鋼,如20CrMnTi、20CrMn、20MnB等制成的零件。

②一次淬火法:零件滲碳后隨爐冷卻或出爐坑冷至室溫,然后重新加熱到淬火溫度進行淬火和低溫回火的處理方法,稱為一次淬火法。
一次淬火后的加熱溫度根據鋼種和性能要球而定。合金鋼滲碳后的淬火我惡毒選擇稍高于心部組織的Ac3溫度(850~900℃),使心部組織細化,并獲得心部低碳馬氏體組織,保證較高的心部強度。對于碳素鋼則選擇在A­c1~Ac3之間(約820~850℃)。對于一些心部強度要求不太高,只要求表面耐磨性好的工件如量規、樣板等,則宜選在略高于Ac1(770~820℃)的溫度。

       滲碳工序工藝:滲碳淬火+冰冷處理+一次低溫回火+二次低溫回火+拋丸處理。根據前期試驗結果,18CrNiMo7-6材料試塊金相組織馬氏體及殘留奧氏體為4級,為了得到更好的金相組織,此次試驗中對18CrNiMo7-6材料滲碳直接淬火工藝略做調整,主要是降低強滲、擴散期碳勢,其中強滲期碳勢由原來的1.1%調整至1.05%,擴散期碳勢由原來的0.75%調整至0.7%,其他工藝參數不變。20CrNi2MoA材料則執行原試塊滲碳直接淬火工藝參數。
滲碳淬火處理工藝對材料組織的影響

Copyright ? 丹陽市電爐廠有限公司 版權所有 www.gndlqc.com


全國服務電話:18112840006 郵箱:18912840006@189.cn
公司地址:江蘇鎮江丹陽市開發區開發大道168號

臺車爐,回火爐,退火爐

主站蜘蛛池模板: 亚洲成a∨人在线播放欧美| 日韩色欲人妻无码精品av| 日韩精品一区二区在线观看| 国产成人无码一区二区在线播放| 亚洲国产精品热久久| 玩中年熟妇让你爽视频| 亚洲人成人无码www影院| 久久久午夜成人噜噜噜| 色欲aⅴ亚洲情无码av蜜桃| 无码h黄肉动漫在线观看999| 粉嫩av四季av绯色av第一区| 日本一区二区视频观看| 一区二区三区(欧美激情)| 国产精品ⅴ无码大片在线看| 抽插丰满内射高潮视频| 人人妻人人爽日日人人| 四虎成人永久在线精品免费| 国产福利视频在线观看| 99久久国产自偷自偷免费一区 | 四虎影视88aa久久人妻| 精品玖玖玖视频在线观看| 少妇高潮惨叫喷水在线观看| 久久无码中文字幕无码| 国产一区二区四区在线观看| 男女做爰猛烈吃奶啪啪喷水网站| 成人国产精品日本在线| 日本视频一区二区三| 亚洲一区三区在线观看| 99蜜桃臀久久久欧美精品| 国产精品久久久| 丰满日韩放荡少妇无码视频| 久久久精品久久日韩一区综合 | 国产成人无码国产亚洲| 亚洲日本高清一区二区三区| 人妻少妇久久中文字幕一区二区| 中文无码制服丝袜人妻av| 51国产偷自视频区视频| 国产日韩欧美在线一区| 无码欧美黑人xxx一区二区三区 | 国产v在线最新观看视频| 狠狠躁夜夜躁人人爽天天天天|
